Jak dobrać taśmę transportującą do pieca, suszarni lub chłodni?

Taśma transportująca pracująca w piecu, suszarni albo chłodni jest częścią procesu technologicznego, a nie tylko sposobem przemieszczania produktu z punktu A do punktu B. Musi przenosić określone obciążenie, zachowywać stabilność w warunkach temperaturowych charakterystycznych dla procesu i współpracować z geometrią całej linii.

Dlatego pytanie „jaka taśma do pieca?” nie ma jednej uniwersalnej odpowiedzi.

Przed wyborem trzeba ustalić między innymi:

• temperaturę roboczą i charakter jej zmian,

• czas przebywania produktu w danej strefie,

• masę i geometrię transportowanych elementów,

• sposób podparcia produktu,

• prędkość transportu,

• przebieg linii,

• warunki środowiskowe,

• wymagania dotyczące prowadzenia i stabilności,

• sposób napędu taśmy.

Dopiero zestawienie tych danych pozwala dobrać konstrukcję, materiał i wyposażenie dodatkowe odpowiednie dla konkretnej aplikacji.

Scrav-Tech oferuje metalowe taśmy transportujące Costacurta przeznaczone do wymagających procesów przemysłowych, w tym aplikacji pracujących zarówno w bardzo niskich, jak i bardzo wysokich temperaturach.

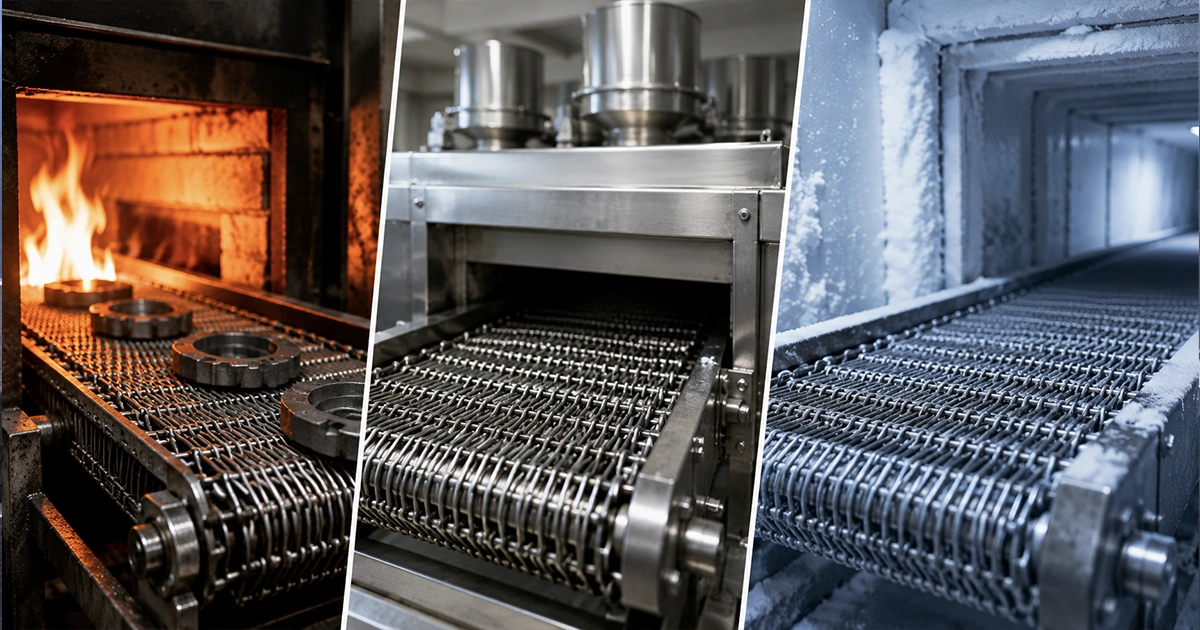

Piec, suszarnia i chłodnia – dlaczego nie można traktować ich tak samo?

We wszystkich trzech przypadkach temperatura jest istotna, ale oddziałuje na taśmę i produkt w inny sposób.

W piecu konstrukcja może być narażona na długotrwałe działanie wysokiej temperatury, cykle nagrzewania i chłodzenia oraz związane z nimi zmiany wymiarowe materiału.

W suszarni poza temperaturą znaczenie może mieć przepływ powietrza, sposób oddawania wilgoci przez produkt i to, czy konstrukcja taśmy pozwala na odpowiednią cyrkulację wokół transportowanych elementów.

W chłodni lub mroźni sytuacja jest odwrotna – taśma pracuje w niskiej temperaturze, a dobór musi uwzględniać warunki otoczenia, możliwą wilgoć oraz zachowanie konstrukcji w całym cyklu procesu.

Dlatego sama informacja o temperaturze minimalnej lub maksymalnej nie wystarcza.

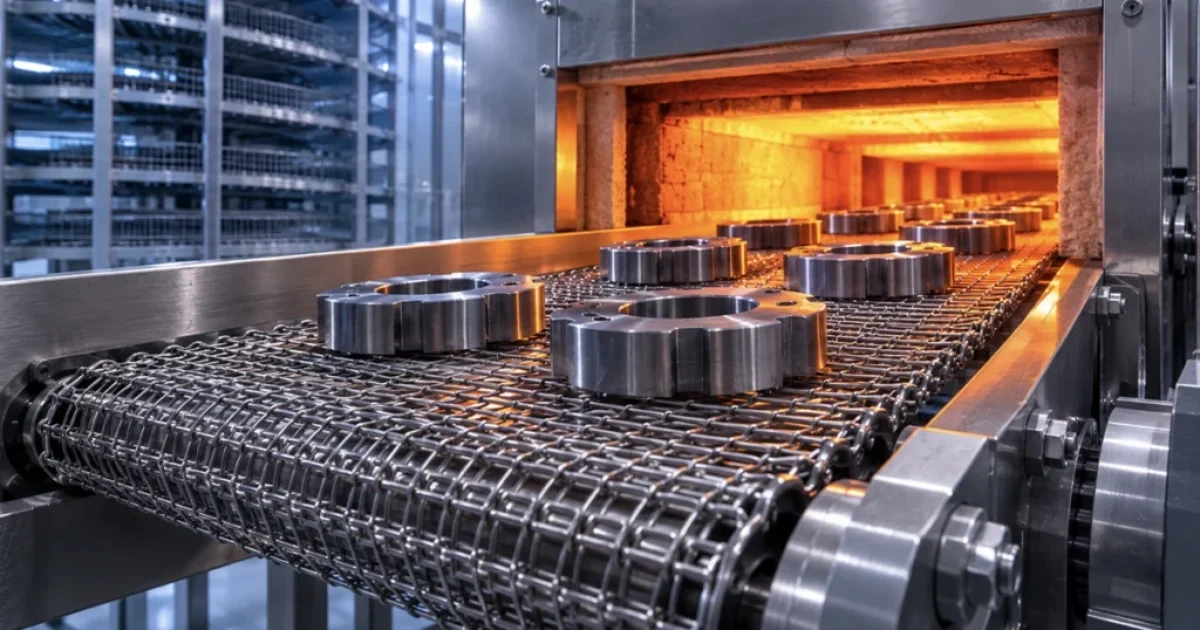

Taśma transportująca do pieca przemysłowego – co jest najważniejsze?

Przy doborze taśmy do pieca jednym z pierwszych parametrów jest oczywiście temperatura pracy. Nie należy jednak na niej kończyć analizy.

Metalowe taśmy oferowane przez Scrav-Tech i Costacurta mogą być konfigurowane do procesów w szerokim zakresie temperatur, ale właściwa konstrukcja i materiał muszą zostać dobrane do konkretnej aplikacji.

Temperatura ciągła i warunki cyklu

Trzeba określić nie tylko maksymalną temperaturę występującą w piecu, ale też:

• czy taśma pracuje w niej stale,

• jak długo pozostaje w strefie grzania,

• jak wygląda nagrzewanie i chłodzenie,

• czy występują gwałtowne zmiany temperatury,

• w jakiej temperaturze taśma wraca do początku procesu.

To ważne, ponieważ konstrukcja pracuje jako cały układ, a nie jako próbka materiału badana w stałych warunkach.

Jeżeli temperatura jest kluczowym kryterium doboru, warto wcześniej przeczytać również poradnik jak dobrać taśmę transportującą do wysokich temperatur.

Masa transportowanych elementów

Taśma musi przenieść nie tylko pojedynczy produkt, ale całkowite obciążenie występujące na danym odcinku.

Znaczenie mają:

• masa pojedynczego elementu,

• liczba produktów znajdujących się jednocześnie na taśmie,

• rozłożenie obciążenia,

• naciski punktowe,

• sposób układania produktów.

Ciężki detal skupiający obciążenie na małej powierzchni będzie stawiał konstrukcji inne wymagania niż duża liczba lekkich elementów rozłożonych równomiernie.

Stabilność produktu podczas procesu

W piecu produkt może wymagać zachowania określonej pozycji. Jeżeli elementy mogą się przemieszczać, obracać albo stykać ze sobą, warto rozważyć dodatkowe rozwiązania konstrukcyjne.

W zależności od aplikacji taśma może zostać wyposażona między innymi w:

• boczne ograniczniki,

• przegrody,

• elementy prowadzące,

• ścianki przesuwające.

Nie są one dodatkiem kosmetycznym. Mogą odpowiadać za stabilność produktu podczas całego cyklu.

Taśma z drutu czy wykonana z taśmy metalowej?

W ofercie występują konstrukcje wykonywane z drutu oraz z metalowej taśmy. Nie należy zakładać, że jeden wariant jest automatycznie lepszy do każdego pieca.

Konstrukcja musi odpowiadać temu, co jest transportowane i jak przebiega proces.

Istotne są między innymi:

• wymagana powierzchnia podparcia,

• wielkość transportowanych elementów,

• sposób oddziaływania temperatury na produkt,

• wymagania dotyczące przepływu powietrza,

• masa własna konstrukcji,

• oczekiwana stabilność.

Dlatego wybór konstrukcji powinien być dokonywany po analizie aplikacji, a nie tylko na podstawie zdjęcia czy oznaczenia katalogowego.

Jaka taśma transportująca do suszarni?

W suszarni taśma również może pracować w podwyższonej temperaturze, ale cel procesu jest inny niż w piecu do obróbki cieplnej.

Istotne może być zapewnienie odpowiedniego przepływu medium procesowego wokół produktu oraz stabilnego transportu przez całą strefę suszenia.

Przepływ powietrza przez konstrukcję

Jeżeli proces wymaga intensywnej cyrkulacji powietrza, konstrukcja taśmy może wpływać na sposób jego przepływu.

Przed doborem warto więc odpowiedzieć na pytania:

• czy powietrze musi przepływać również od spodu produktu,

• jak duża część powierzchni produktu może stykać się z taśmą,

• czy elementy mogą zasłaniać się wzajemnie,

• czy ważne jest równomierne oddziaływanie procesu na całą partię.

Nie zawsze większa powierzchnia podparcia będzie zaletą. W niektórych procesach większa otwartość konstrukcji może ułatwiać oddziaływanie powietrza na transportowany produkt.

Rodzaj produktu

Do suszarni może trafiać bardzo różny produkt: element metalowy, komponent przemysłowy, materiał sypki w odpowiedniej formie, wyrób spożywczy albo element technologiczny.

Dobór konstrukcji zależy między innymi od:

• wielkości produktu,

• jego sztywności,

• masy,

• podatności na odkształcenia,

• ryzyka zakleszczania,

• wymaganego podparcia.

Drobne elementy mogą wymagać konstrukcji o innych wymiarach oczek niż większe, stabilne produkty.

Jaka taśma transportująca do chłodni lub mroźni?

Niska temperatura również jest wymagającym środowiskiem pracy.

Portfolio metalowych taśm Scrav-Tech obejmuje rozwiązania przeznaczone do procesów od bardzo niskich temperatur aż po piece przemysłowe. W przypadku chłodni lub mroźni nie wystarczy jednak wybrać taśmy tylko dlatego, że jej materiał może pracować w określonej temperaturze.

Wilgoć i warunki otoczenia

W niskich temperaturach istotne może być połączenie temperatury z wilgotnością środowiska i zmianami zachodzącymi podczas przechodzenia między poszczególnymi strefami.

Przy analizie trzeba uwzględnić między innymi:

• najniższą temperaturę procesu,

• zmiany temperatur podczas jednego cyklu,

• obecność wilgoci,

• środki stosowane podczas mycia instalacji,

• warunki pracy poza strefą chłodzenia.

Prowadzenie produktu

W chłodniach i mroźniach często ważna jest również długość procesu oraz wykorzystanie dostępnej przestrzeni.

Jeżeli geometria linii wymaga prowadzenia po łuku lub spirali, można rozważyć konstrukcję przeznaczoną do pracy na zakrzywionym torze.

Scrav-Tech oferuje zarówno taśmy proste, jak i konstrukcje spiralne, ale dobór wariantu musi uwzględniać promień, przebieg linii, produkt oraz wymagania dotyczące stabilności.

Taśma prosta czy spiralna?

To jeden z najważniejszych wyborów konstrukcyjnych w rozbudowanych procesach termicznych.

Taśma prosta

Sprawdza się tam, gdzie linia ma liniowy przebieg, a produkt może być transportowany bez zmiany kierunku.

Jej dobór nadal wymaga określenia:

• długości trasy,

• obciążenia,

• prędkości,

• sposobu napędu,

• wymaganej szerokości,

• konstrukcji podparcia.

Taśma spiralna

Może być wykorzystywana, gdy proces wymaga bardziej złożonego toru transportowego lub wykorzystania przestrzeni w pionie.

Konstrukcja spiralna wymaga dokładniejszej analizy geometrii, ponieważ taśma musi zachować właściwe zachowanie również podczas pracy na zakręcie.

Jeżeli chcesz najpierw porównać podstawowe warianty konstrukcyjne, zobacz artykuł rodzaje metalowych taśm transportujących – jak dobrać konstrukcję do procesu.
