Dobór freza do materiału ma bezpośredni wpływ na trwałość narzędzia, jakość powierzchni, stabilność obróbki i koszt wykonania detalu. Ten sam frez, który dobrze radzi sobie w aluminium, może bardzo szybko zużyć się w stali nierdzewnej. Z kolei narzędzie dobrane pod stal konstrukcyjną nie zawsze będzie najlepszym wyborem przy żeliwie albo materiałach podatnych na przyklejanie wióra.

Najprościej mówiąc: frez należy dobrać nie tylko do rodzaju materiału, ale też do jego twardości, sposobu odprowadzania wióra, wymaganej jakości powierzchni, sztywności mocowania i typu operacji. Innego narzędzia wymaga obróbka zgrubna, innego wykańczająca, a jeszcze innego praca w niestabilnych warunkach lub przy dużym wysięgu.

W tym poradniku pokazujemy, jak praktycznie podejść do doboru freza do najczęściej obrabianych materiałów: stali, stali nierdzewnej, aluminium i żeliwa.

Od czego zacząć dobór freza do materiału

Dobór freza warto zacząć od prostego pytania: co w danym materiale najczęściej powoduje problemy podczas obróbki?

W stali będzie to często zużycie krawędzi i zbyt wysoka temperatura. W stali nierdzewnej problemem może być umacnianie się materiału, przyklejanie wióra i trudniejsze odprowadzanie ciepła. W aluminium najczęściej trzeba uważać na zapychanie rowków, narost na krawędzi i jakość powierzchni. W żeliwie ważna jest odporność narzędzia na ścieranie i stabilność pracy przy materiale kruchym.

Dlatego w praktyce dobór freza powinien uwzględniać kilka kryteriów jednocześnie:

• materiał obrabiany i jego twardość,

• typ operacji: zgrubna, półwykańczająca lub wykańczająca,

• głębokość i szerokość skrawania,

• sposób chłodzenia,

• sztywność obrabiarki i mocowania,

• geometrię freza,

• liczbę ostrzy,

• powłokę narzędzia,

• wymagania dotyczące jakości powierzchni.

Jeżeli dobierasz narzędzie do konkretnego procesu, warto spojrzeć szerzej niż tylko na średnicę i liczbę ostrzy. Dobrze dobrane narzędzia skrawające do obróbki CNC powinny być dopasowane do materiału, parametrów pracy i celu operacji.

Jaki frez do stali?

Do obróbki stali najczęściej stosuje się frezy węglikowe o geometrii zapewniającej dobrą stabilność krawędzi i kontrolowane odprowadzanie wióra. W wielu przypadkach dobrze sprawdzają się frezy 4-ostrzowe lub wieloostrzowe, szczególnie przy obróbce bocznej, rowkowaniu i wykańczaniu.

W stali ważna jest odporność na temperaturę i ścieranie. Z tego powodu często stosuje się frezy z odpowiednią powłoką, która ogranicza zużycie i poprawia stabilność pracy przy większym obciążeniu cieplnym.

Na co zwrócić uwagę przy frezie do stali

Przy frezowaniu stali warto zwrócić uwagę na:

• stabilną geometrię krawędzi,

• odpowiednią liczbę ostrzy,

• powłokę dopasowaną do temperatury pracy,

• prawidłowe chłodzenie lub strategię obróbki na sucho,

• sztywne mocowanie narzędzia i detalu,

• właściwe parametry posuwu i prędkości skrawania.

Jeżeli frez do stali zużywa się zbyt szybko, problem nie zawsze leży w samym narzędziu. Przyczyną może być zbyt agresywny posuw, niestabilne mocowanie, drgania, nieprawidłowy dobór powłoki albo niewłaściwe chłodzenie.

Kiedy frez do stali jest źle dobrany

Sygnałem złego doboru mogą być:

• szybkie stępienie krawędzi,

• przegrzewanie narzędzia,

• pogorszenie jakości powierzchni,

• nadmierny hałas lub drgania,

• wykruszanie ostrzy,

• niestabilny wymiar detalu.

W takim przypadku nie warto od razu zwiększać zapasu narzędzi. Najpierw trzeba sprawdzić, czy geometria, powłoka i parametry są dopasowane do materiału oraz warunków pracy.

W wielu zakładach decyzja o tym, czy oddać frez do regeneracji, czy od razu zamówić nowe narzędzie, nadal bywa podejmowana intuicyjnie. To błąd, bo koszt samego freza to tylko część całego równania. Równie ważne są jakość po regeneracji, stabilność procesu, liczba możliwych cykli odnowienia, termin realizacji oraz ryzyko przestoju na produkcji.

Najprościej mówiąc: regeneracja freza ma sens wtedy, gdy korpus narzędzia jest w dobrym stanie, geometria może zostać skutecznie odtworzona, a odzyskane parametry pracy są wystarczające dla danej aplikacji. Z kolei zakup nowego freza jest lepszym wyborem wtedy, gdy narzędzie jest mocno uszkodzone, pracuje w krytycznym procesie albo wymagana jest pełna przewidywalność i maksymalna żywotność.

W tym artykule pokazujemy, jak podejść do decyzji praktycznie i na co zwrócić uwagę, zanim wyślesz narzędzia do serwisu.

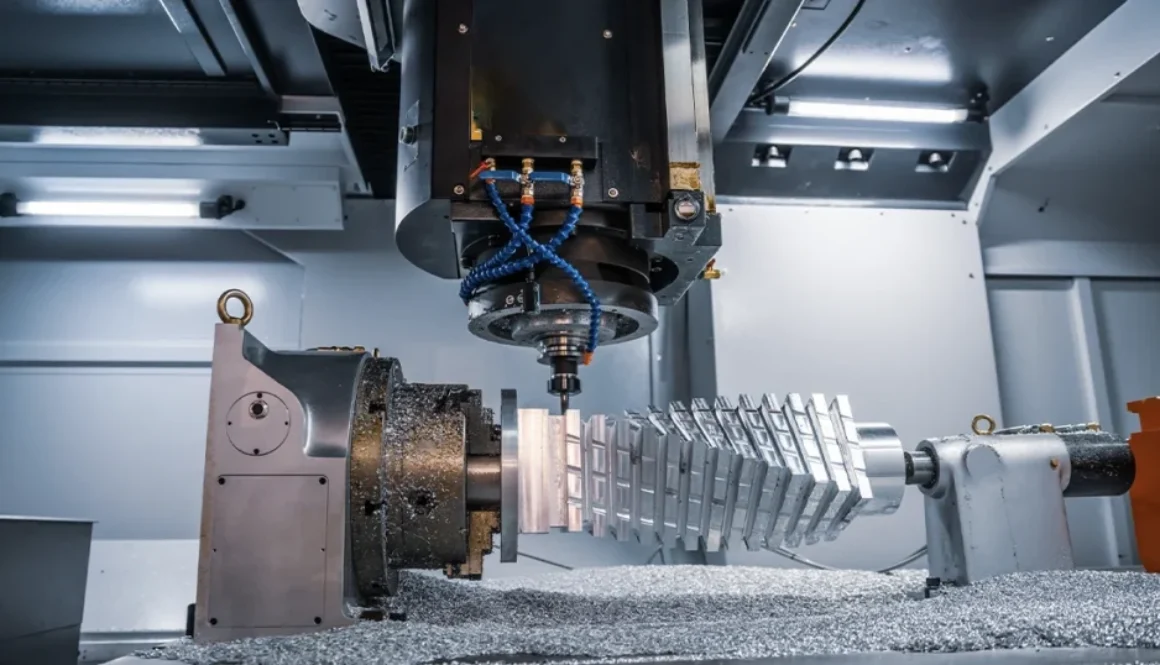

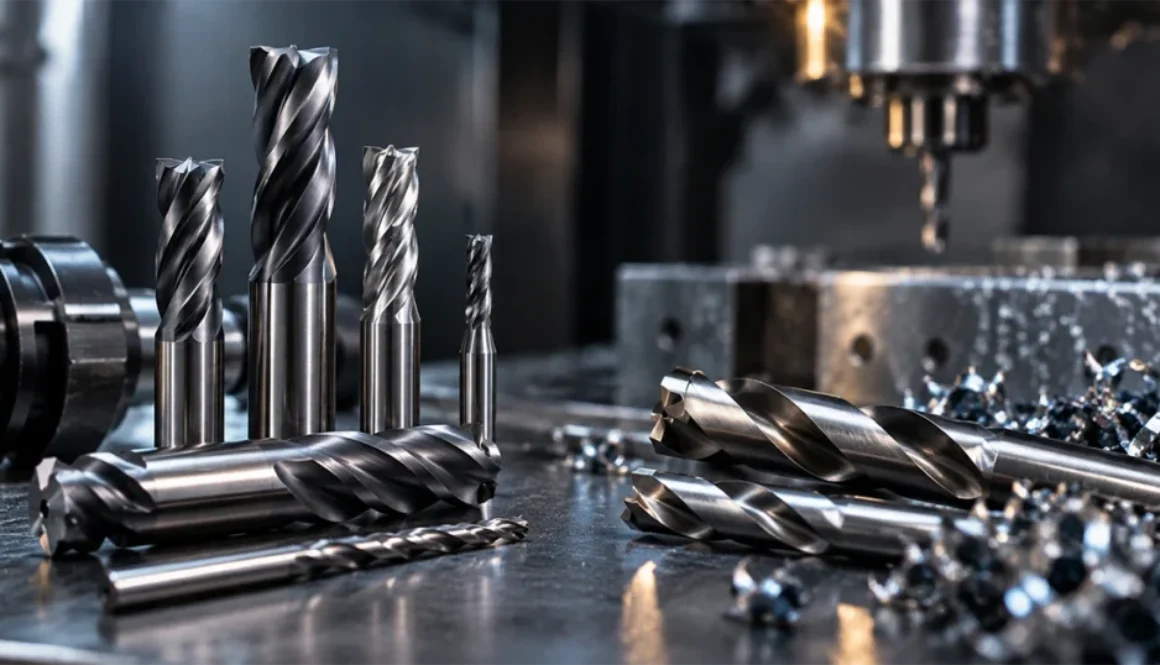

Na czym polega regeneracja freza

Regeneracja freza to nie tylko samo ostrzenie. W dobrze prowadzonym procesie obejmuje ona ocenę stanu narzędzia, odtworzenie geometrii, przywrócenie ostrości krawędzi, a w wielu przypadkach także ponowne pokrycie. Celem nie jest „odświeżenie” narzędzia za wszelką cenę, ale odzyskanie parametrów pracy, które będą bezpieczne i przewidywalne w realnym procesie produkcyjnym.

W praktyce dobrze wykonana regeneracja może pozwolić na dalszą pracę freza przy zachowaniu wysokiej jakości obróbki, szczególnie wtedy, gdy narzędzie było poprawnie użytkowane i nie doszło do poważnych uszkodzeń mechanicznych.

To właśnie dlatego tak ważna jest rzetelna ocena stanu freza, a nie automatyczne założenie, że każde narzędzie opłaca się regenerować.

Kiedy regeneracja freza się opłaca?

1. Gdy uszkodzenie dotyczy głównie zużycia krawędzi

Jeżeli frez jest stępiony, ale nie ma poważnych wykruszeń, pęknięć ani deformacji korpusu, regeneracja zwykle ma sens. To typowy przypadek dla narzędzi eksploatowanych w stabilnym procesie, gdzie zużycie następuje naturalnie i stopniowo.

2. Gdy korpus narzędzia jest w dobrym stanie

Jeżeli średnica, bicie i ogólna geometria narzędzia pozwalają na odtworzenie parametrów, frez może wrócić do pracy w sposób przewidywalny. Im lepszy stan bazowy, tym większa szansa na skuteczną regenerację.

3. Gdy narzędzie jest kosztowne lub specjalistyczne

Regeneracja szczególnie często opłaca się przy narzędziach droższych, niestandardowych, profilowych albo stosowanych w bardziej wymagających aplikacjach. W takich przypadkach różnica kosztowa między regeneracją a zakupem nowego narzędzia potrafi być naprawdę istotna.

4. Gdy proces dopuszcza nieco krótszą żywotność niż dla nowego narzędzia

W wielu zastosowaniach nie jest konieczne uzyskanie dokładnie takiej samej trwałości jak w przypadku nowego freza. Jeżeli odzyskane parametry są wystarczające dla procesu, regeneracja może być rozsądnym ekonomicznie wyborem.

5. Gdy zakład chce świadomie obniżać koszt narzędziowy

Dobrze zaplanowana regeneracja narzędzi skrawających pozwala zmniejszyć koszt jednostkowy obróbki. Najlepiej działa to wtedy, gdy firma nie traktuje regeneracji jako doraźnego ratunku, ale jako element stałej strategii narzędziowej.

Kiedy lepiej kupić nowy frez

1. Gdy frez ma pęknięcia, duże wykruszenia lub uszkodzony korpus

Takie narzędzie może nie nadawać się do bezpiecznego odtworzenia. Nawet jeśli teoretycznie da się wykonać regenerację, ryzyko niestabilnej pracy i utraty jakości obróbki może być zbyt duże.

2. Gdy narzędzie pracuje w procesie krytycznym jakościowo

Jeżeli frez odpowiada za kluczowy wymiar, powtarzalność albo wykończenie powierzchni, zakup nowego narzędzia często będzie bezpieczniejszą decyzją. W procesach o małej tolerancji błędu koszt reklamacji lub przestoju szybko przewyższy oszczędność na regeneracji.

3. Gdy liczba wcześniejszych regeneracji była już duża

Nie każde narzędzie można regenerować wielokrotnie bez wpływu na jego użyteczność. Z czasem zmieniają się wymiary, geometria i zakres możliwych zastosowań. W pewnym momencie kolejne odnawianie przestaje być technologicznie i ekonomicznie uzasadnione.

4. Gdy czas realizacji jest ważniejszy niż oszczędność

Jeśli produkcja potrzebuje narzędzia natychmiast, a serwis oznacza dodatkowy czas oczekiwania, zakup nowego freza może być po prostu bardziej opłacalny operacyjnie.

5. Gdy problem nie wynika ze zużycia, lecz z błędów procesu

Jeżeli frezy regularnie się wykruszają, przegrzewają albo pękają, sama regeneracja nie rozwiąże źródła problemu. W takiej sytuacji trzeba najpierw przeanalizować parametry obróbki, mocowanie, chłodzenie i dobór narzędzia. W przeciwnym razie odnowiony frez zużyje się równie szybko jak poprzedni.

Jak ocenić frez przed podjęciem decyzji?

Przed wysłaniem narzędzia do serwisu warto przejść przez prostą listę kontrolną:

Stan krawędzi skrawających

Sprawdź, czy zużycie jest równomierne, czy występują punktowe wykruszenia, przypalenia albo mikropęknięcia.

Stan korpusu

Oceń, czy korpus nie jest uszkodzony mechanicznie. Poważne ubytki, deformacje lub uszkodzenia chwytu często dyskwalifikują narzędzie.

Historia pracy

Ważne jest nie tylko to, jak frez wygląda dziś, ale też jak pracował wcześniej. Czy obrabiał trudny materiał? Czy był przeciążany? Czy pojawiały się drgania? Czy występowały problemy z chłodzeniem?

Wymagania procesu

Zastanów się, czy frez po regeneracji będzie pracował w obróbce zgrubnej, półwykańczającej czy wykańczającej. Im wyższe wymagania procesu, tym ostrożniej należy podchodzić do decyzji o regeneracji.

Termin i koszt alternatywny

Policz nie tylko cenę usługi, ale też czas, logistykę, ryzyko postoju i wpływ na harmonogram produkcji.

Gratowanie po obróbce CNC można realizować ręcznie lub automatycznie, jednak:

• gratowanie ręczne sprawdza się przy małych seriach i prostych detalach,

• gratowanie automatyczne zapewnia powtarzalność, oszczędność czasu i niższy koszt przy produkcji seryjnej.

W większości zakładów produkcyjnych automatyzacja procesu gratowania znacząco poprawia jakość i stabilność produkcji.

Sprawdź rozwiązania: maszyny i systemy peryferyjne

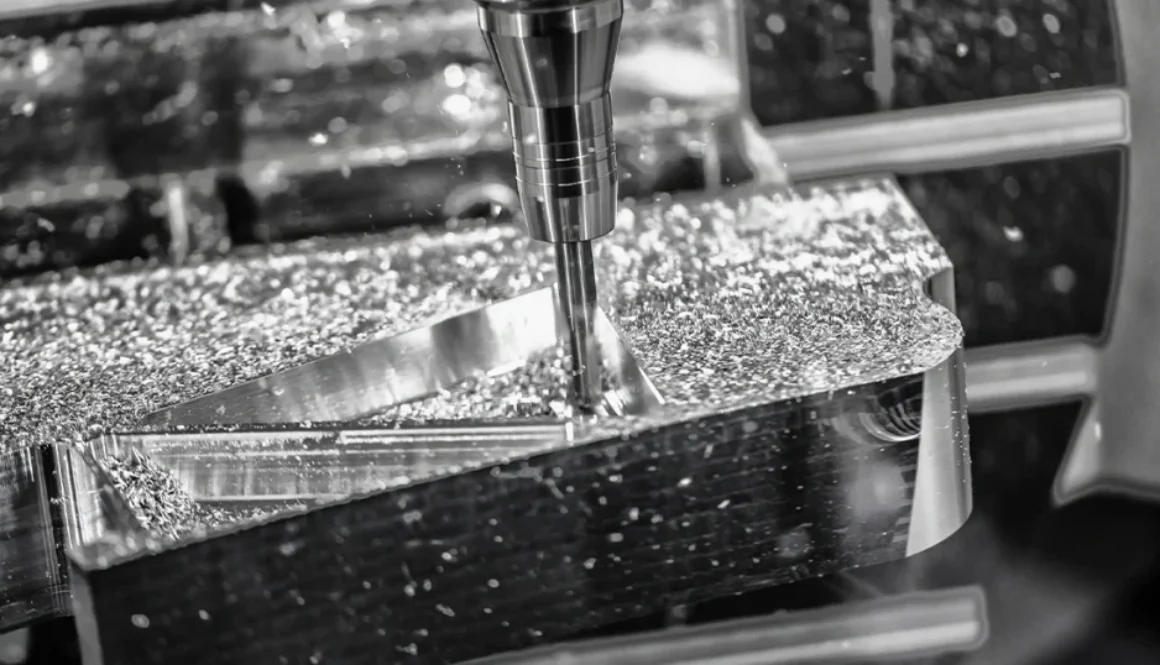

Czym jest gratowanie i dlaczego jest konieczne?

Gratowanie to proces usuwania zadziorów powstałych podczas obróbki CNC. Zadry mogą powstawać w wyniku:

• frezowania,

• wiercenia,

• cięcia,

• obróbki krawędzi.

Pozostawienie zadziorów może prowadzić do:

• problemów montażowych,

• uszkodzeń komponentów,

• zagrożeń dla operatorów,

• pogorszenia jakości produktu.

Dlatego gratowanie jest kluczowym etapem obróbki wykańczającej.

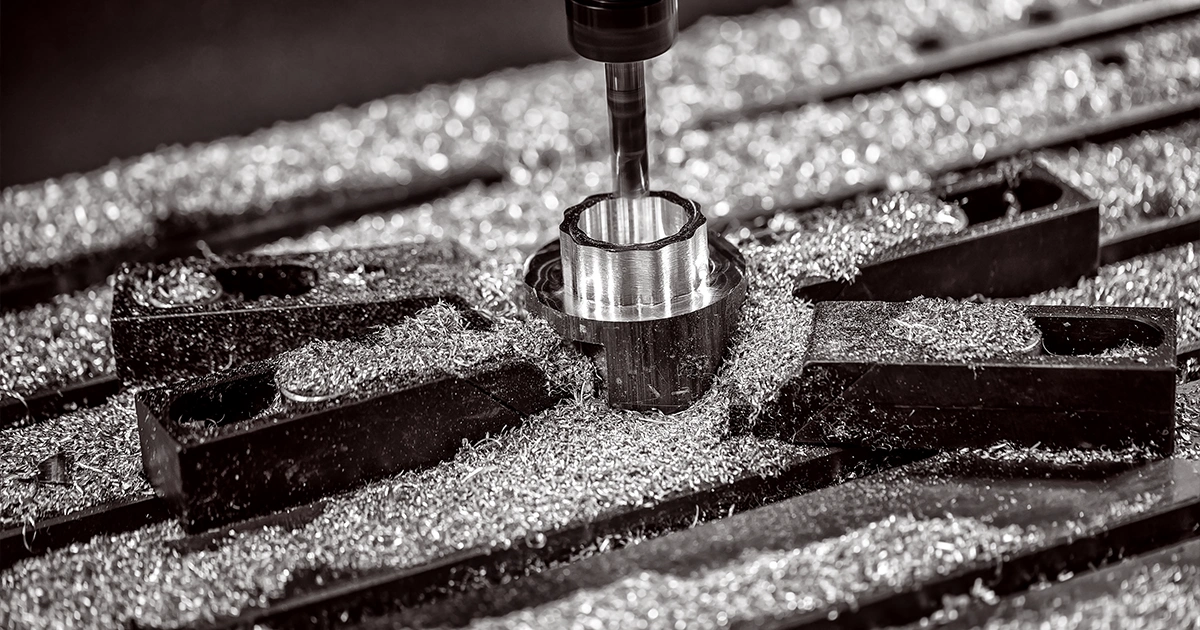

Gratowanie ręczne – kiedy ma sens?

Gratowanie ręczne polega na usuwaniu zadziorów przy użyciu narzędzi ręcznych, takich jak:

• noże gratownicze,

• pilniki,

• szczotki,

• narzędzia obrotowe.

Zalety:

✔ niskie koszty początkowe
✔ elastyczność przy różnych detalach
✔ dobre rozwiązanie dla prototypów

Wady:

✖ brak powtarzalności
✖ zależność od operatora
✖ duża czasochłonność
✖ trudność przy większych seriach

W praktyce ręczne gratowanie często staje się wąskim gardłem produkcji.

Gratowanie automatyczne – na czym polega?

Automatyczne gratowanie wykorzystuje specjalistyczne maszyny i systemy, które:

• usuwają zadry w sposób powtarzalny,

• działają w cyklu produkcyjnym,

• mogą być zintegrowane z linią produkcyjną.

Zalety:

✔ powtarzalna jakość
✔ skrócenie czasu obróbki
✔ redukcja kosztów pracy
✔ możliwość integracji z procesem

Wady:

✖ wyższy koszt wdrożenia
✖ konieczność dopasowania do procesu

Frezy wykruszają się najczęściej z powodu:

• zbyt dużych parametrów skrawania,

• drgań i bicia narzędzia,

• niewłaściwego mocowania,

• błędnej strategii wejścia w materiał,

• zużycia lub złej geometrii,

• braku odpowiedniej powłoki,

• problemów z chłodzeniem,

• zanieczyszczeń w materiale,

• nieprawidłowej regeneracji.

Jeśli problem się powtarza – warto przeanalizować zarówno parametry, jak i stan narzędzia oraz jego geometrię.

Sprawdź ofertę narzędzi skrawających
Zobacz, jak działa profesjonalny serwis narzędziowy

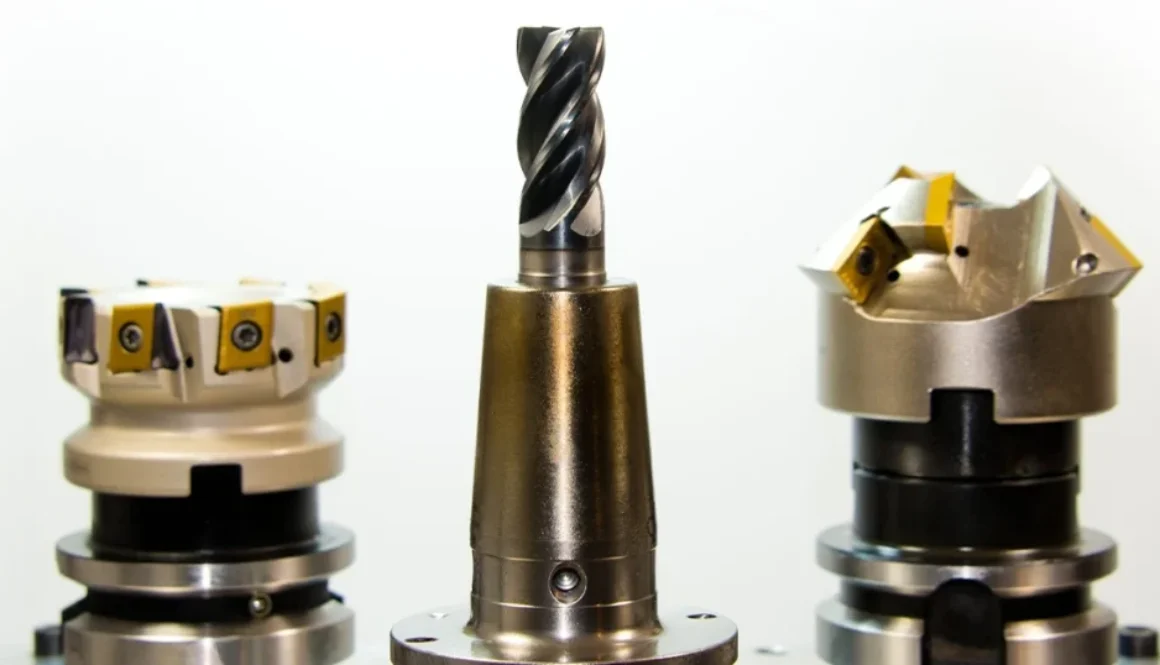

Czym jest wykruszanie frezu?

Wykruszanie to miejscowe uszkodzenie krawędzi skrawającej – od mikropęknięć po większe ubytki węglika. W przeciwieństwie do równomiernego zużycia, wykruszenia są nagłe i często powodują:

• pogorszenie jakości powierzchni,

• drgania,

• nadmierne obciążenie wrzeciona,

• ryzyko złamania narzędzia,

• przestoje produkcyjne.

To jeden z najczęstszych problemów w obróbce CNC.

9 najczęstszych przyczyn wykruszania frezów

1. Zbyt agresywne parametry skrawania

Zbyt duży:

• posuw na ostrze (fz),

• głębokość skrawania (ap),

• szerokość skrawania (ae),

powodują przeciążenie krawędzi i mikropęknięcia.

Jak zapobiegać?

• stopniowo zwiększaj parametry,

• sprawdź zalecenia producenta narzędzia,

• monitoruj obciążenie wrzeciona.

2. Drgania (chatter)

Drgania dynamiczne powodują cykliczne obciążenie ostrza, co prowadzi do wykruszania.

Przyczyny drgań:

• zbyt duży wysięg narzędzia,

• słabe mocowanie,

• niestabilny detal.

Jak zapobiegać?

• skróć wysięg,

• popraw mocowanie,

• dobierz odpowiednią geometrię frezu.

Bicie narzędzia (runout)

Już niewielkie bicie powoduje, że jedno ostrze pracuje mocniej niż pozostałe.

Efekt:

• nierównomierne obciążenie,

• szybkie wykruszenia jednej krawędzi.

Rozwiązanie:

• kontrola oprawki,

• regularna kalibracja,

• stosowanie precyzyjnych systemów mocowania.

4. Nieprawidłowa strategia wejścia w materiał

Wejście pionowe bez rampy, zbyt agresywne zagłębianie lub brak odpowiedniej trajektorii może uszkodzić krawędź.

Zalecenia:

• stosuj rampowanie,

• unikaj gwałtownych zmian kierunku,

• dopasuj strategię CAM do geometrii narzędzia.

5. Brak odpowiedniej powłoki

Nieprawidłowo dobrana powłoka (lub jej brak) zwiększa:

• tarcie,

• temperaturę,

• podatność na mikropęknięcia.

Warto dobrać narzędzie pod konkretny materiał – zobacz ofertę narzędzi skrawających.

6. Niewłaściwe chłodzenie

Zbyt mała ilość chłodziwa lub jego brak powoduje:

• przegrzewanie,

• szoki termiczne,

• mikropęknięcia krawędzi.

W obróbce stali nierdzewnej czy stopów tytanu to szczególnie istotne.

7. Obróbka materiałów zanieczyszczonych

Zanieczyszczenia (piasek odlewniczy, zgorzelina, twarde wtrącenia) przyspieszają zużycie i wykruszanie.

Warto rozważyć:

• kontrolę jakości materiału,

• odpowiednie przygotowanie powierzchni,

• dedykowane narzędzia do obróbki zgrubnej.

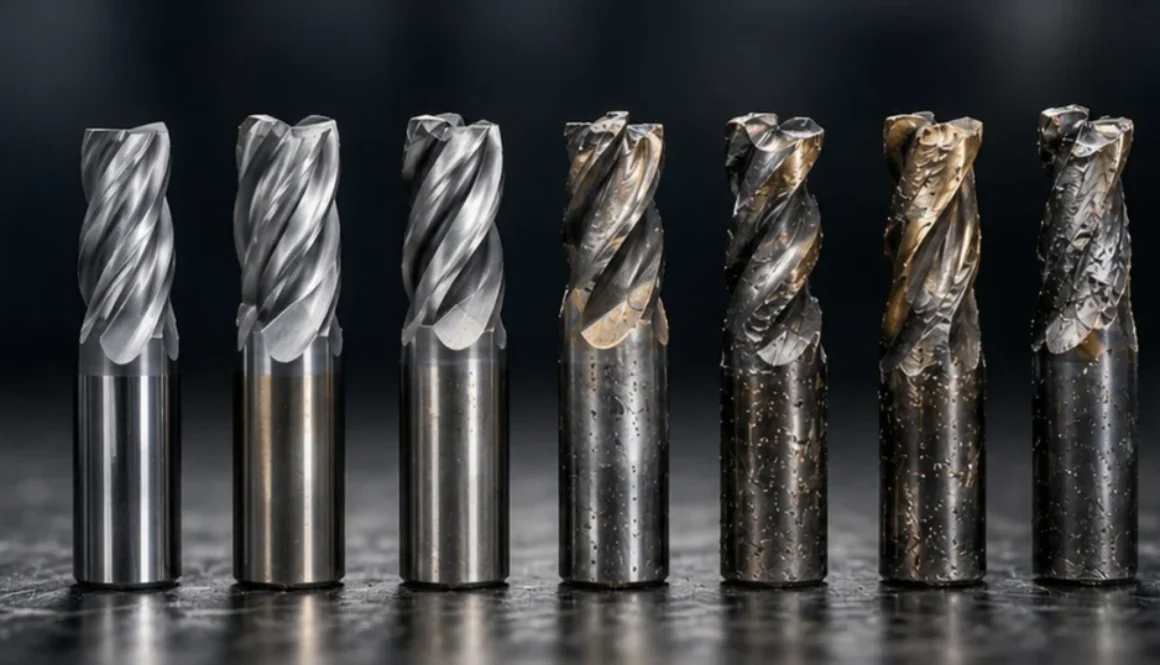

8. Zużycie narzędzia

Frezy zużywają się stopniowo – jeśli nie zostaną w odpowiednim momencie zregenerowane, krawędź zaczyna się kruszyć.

Profesjonalna regeneracja może przywrócić geometrię i wydłużyć żywotność.
Sprawdź serwis narzędziowy Scrav-Tech

9. Nieprawidłowa regeneracja

Źle wykonane ostrzenie:

• zmienia geometrię,

• pogarsza wyważenie,

• powoduje nierównomierne obciążenie ostrzy.

Regeneracja musi być wykonana precyzyjnie – z kontrolą geometrii i jakości krawędzi.

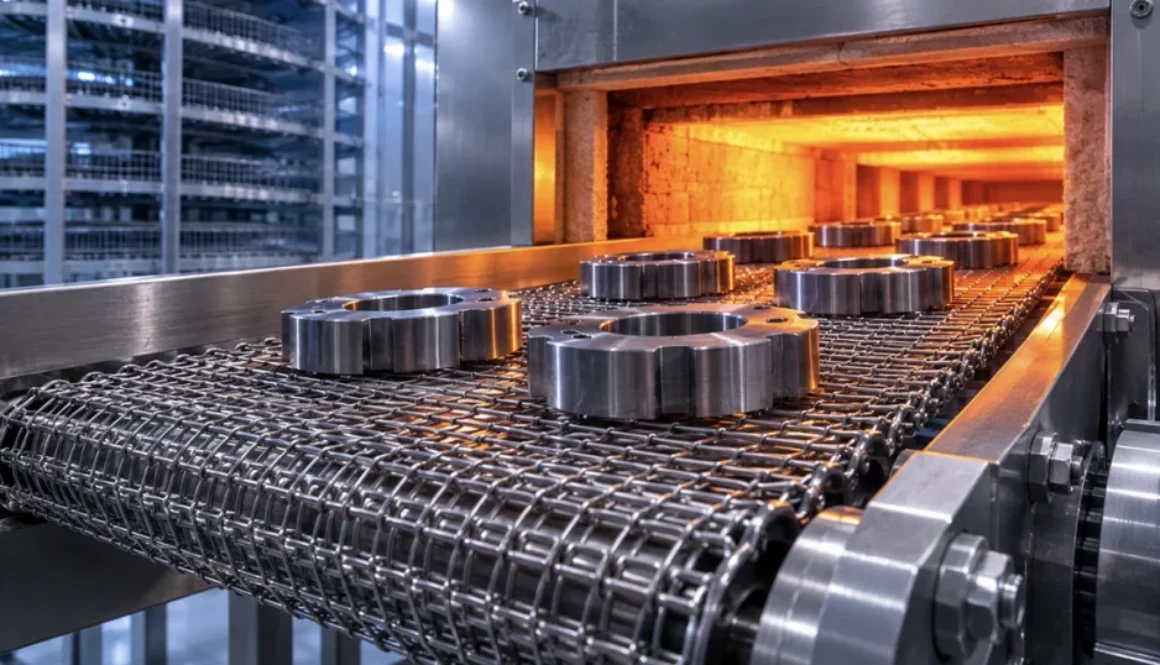

Taśma transportująca do wysokich temperatur musi być dobrana pod:

• zakres temperatur pracy (ciągły vs chwilowy),

• rodzaj materiału (drut metalowy vs taśma metalowa),

• masę i geometrię transportowanego produktu,

• środowisko pracy (piec, chłodnia, chemia, wilgoć),

• sposób prowadzenia (prosta czy spiralna).

W praktyce taśmy stalowe Costacurta pracujące w zakresie –180°C do +1150°C są jednym z najbezpieczniejszych i najbardziej uniwersalnych rozwiązań dla wymagających procesów przemysłowych.
